- 浅谈管道加热器的发热部件和控制系统
- 发布日期:[2023/05/22]

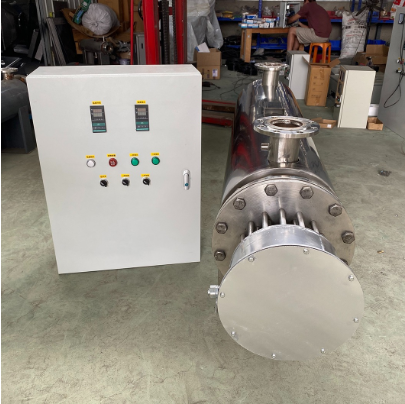

管道加热器是由多支管状电加热元件、筒体、导流板、等组成,可配备控制柜更好的控制温度。具有构造先进、热效率高、耐磨耐腐、方便安装拆卸等优点,广泛适用于各种管道加热场合,比如供暖、工厂工艺用水、电厂原水、空调供暖等水系统的蒸汽加热。下面我们一起来了解一下管道加热器的发热部件和控制系统。
一、管道加热器的发热部件:管状电热元件是在金属管内放入高温电阻丝,在空隙部分严密地填入具有良好绝缘性和导热性能的结晶氧化镁粉,采用管状电热元件做发热体,热效率高。
1.不锈钢钢管做保护套管:具有良好的耐碱金属和酸性能;韧性强;耐磨阻燃。
2.高温电阻合金丝:电热丝是加温线的发热元件,电阻温度系数小,稳定性好,对铜的热电势小。
3.结晶氧化镁粉:具有高度耐火绝缘性能,经1000℃以上高温灼烧可转变为晶体,升至1500 - 2000°C则成死烧氧化镁(镁砂)或烧结氧化镁。
二、管道加热器的控制系统:采用数显温度调节仪、固态继电器和测温元件组成测量、调节、控制回路,在电加热过程中测温元件将管道加热器出口温度电信号送至数显温度调节仪开展放大,比较后显示测量温度值,同时输出信号到固态继电器输入端,从而控制加热器,使控制柜具有良好的控制精度和调节特性。利用联锁装置可远距离启动、关闭管道加热器。
1.数字电路:集成度高,体积小,功耗低实现简单,系统可靠,同时具有算术运算和逻辑运算功能。
2.集成电路触发器:同一种逻辑功能的触发器可以用不同的电路结构实现。
3.高反压可控硅:可调测温、恒温系统,这种装置的优点是控制电路简单,没有反向耐压问题,因此特别适合做交流无触点开关使用。
